IX Industrielle Steckverbinder: A-Key vs. B-Key und ihre Rolle in der maschinellen Bildverarbeitung und der industriellen Automatisierung

Miniaturisiertes Ethernet für maschinelles Sehen und industrielle Automatisierung neu definiert

Die IX Industrial Connector-Serie (z. B.IX40G-A-10P-JC / IX40G-B-10S-CV) ist ein Standard der nächsten -Generation, der ursprünglich von Hirose Electric und HARTING eingeführt wurde. Als führender Hersteller bietet Premier Cable (PCM Cable Co., Ltd.) maßgeschneiderte, vollständig konforme IX-Kabelkonfektionen, die auf Ihre industriellen Anforderungen zugeschnitten sind.

🚀 Warum IX gegenüber RJ45 wählen?

Die 10-Pin-Hochgeschwindigkeits-IX-Schnittstelle wurde speziell als Ersatz für den herkömmlichen RJ45-Anschluss entwickelt und bietet beispiellose Vorteile für Industriekameras, Robotik, SPS und Steuerungssysteme.

70 % kleiner

Reduziert den Platz auf der Leiterplatte im Vergleich zu Standard-RJ45-Anschlüssen drastisch.

10 Gbit/s Geschwindigkeit

Unterstützt Cat6A-Datenübertragung mit robusten 10-poligen Differentialpaaren.

Hohe Immunität

Außergewöhnliche EMI-Abschirmung und Vibrationsfestigkeit für schwere Automatisierung.

🌍 IEC 61076-3-124 Standard und Kompatibilität

Die Rolle von IEC 61076-3-124

Die IX-Serie entspricht strikt denIEC 61076-3-124Standard, herausgegeben von der International Electrotechnical Commission. Dieser Standard garantiert:

Nahtlose Integration:Gibt genaue Steckerabmessungen, mechanische Festigkeit und Signaleigenschaften an und ermöglicht so die Vereinheitlichung von Produkten verschiedener Lieferanten in einem industriellen Aufbau.
Unübertroffene Zuverlässigkeit:Maßgebend für hohe EMV (elektromagnetische Verträglichkeit) und Gewährleistung einer langfristigen Haltbarkeit gegenüber starken Vibrationen, Temperaturschwankungen und rauen Umgebungen.

Markenübergreifende-Interoperabilität

Als HauptherstellerHiroseUndHARTINGIX-Anschlüsse sind so konzipiert, dass sie vollständig kreuz-kompatibel sind.

💡 Profi-Tipp für Ingenieure:
Sie können Hirose- und HARTING-Teile getrost austauschen, ohne Bedenken bezüglich der Übereinstimmung zu haben. Wenn Sie jedoch von anderen Marken beziehen,Überprüfen Sie stets die Konformität mit IEC 61076-3-124. Nur durch die Wahl zertifizierter Geräte kann eine maximale Kompatibilität gewährleistet und Leistungseinbußen bei anspruchsvollen Bildverarbeitungssystemen verhindert werden.

⚙️ Strukturelle Unterschiede: A-Tonart vs. B-Tonart

Beide Schnittstellen verfügen über eine identische 10-Pin-Anzahl. Allerdings sind ihremechanische Verschlüsselungist völlig unterschiedlich, um Fehlsteckungen zu verhindern{0}und sicherzustellen, dass Sie niemals versehentlich ein Steuersignalkabel an einen Hochgeschwindigkeits-Datenanschluss anschließen.-

Typ A-Schlüssel (Ethernet-Daten)

Hauptverwendung:Industrielle Hochgeschwindigkeitsnetzwerkkommunikation.
Geschwindigkeit:Cat6A / 10 Gbit/s.
Signaltyp:Hochgeschwindigkeits-Differenzialpaare mit EMI-Abschirmung.
Typische Geräte:Industriekameras (GigE), SPS ↔ Switches, IPCs, PoE-Geräte.
Beliebte Modelle:IX40G-A-10P-JC, IX40G-A-10S-CV

Typ B-Taste (Steuerung/Signal)

Hauptverwendung:Nicht-Ethernet-Anwendungen (Steuerung und Signalisierung).
Geschwindigkeit:Variiert je nach Protokoll (z. B. serielle Daten).
Signaltyp:Digitale I/O, Steuersignale, Synchronisation.
Typische Geräte:SPS-I/O-Module, Sensoren, Aktoren, HMI-Schnittstellen.
Beliebte Modelle:IX40G-B-10P-JC, IX40G-B-10S-CV

📷 IX-Anschlüsse in Bildverarbeitungssystemen

Bei Industriekamera- und Framegrabber-Anwendungen ist die physische Trennung zwischen Daten und Steuerung von entscheidender Bedeutung. Die IX-Serie trennt diese Funktionen perfekt, um eine stabile EMI-Leistung und Trigger ohne Latenz zu gewährleisten.

Industriekamera (Machine Vision)

↓ IX A-Taste

10GigE-Daten
Framegrabber / IPC

↓ IX B-Taste

Trigger-/I/O-Steuerung
SPS / Sensor

📊 Zusammenfassung auf einen Blick

Besonderheit	IX A-Schlüssel	IX B-Taste
Hauptfunktion	Industrielle Ethernet-Daten	Steuerungs- und Signal-E/A
Datenrate	Bis zu 10 Gbit/s	Signalpegel / Seriell
Gemeinsame Geräte	GigE-Kameras, Switches, IPCs	SPS, Sensoren, I/O-Module
Kompatibilität	❌ Kann nicht mit B-Tonart gepaart werden	❌ Kann nicht mit A-Key verknüpft werden

🔧 Unsere maßgeschneiderten IX-Kabelkonfektionen

Wir bieten ein umfassendes Sortiment an kundenspezifischen Kabelkonfektionen für IX A-Key- und B-Key-Anschlüsse. Ganz gleich, ob Sie IX-zu-RJ45-, IX-zu-M12-X-Code- oder Panel-{6}}Verlängerungskabel benötigen, wir bieten Ihnen qualitativ hochwertige Direktlösungen ab Werk-.

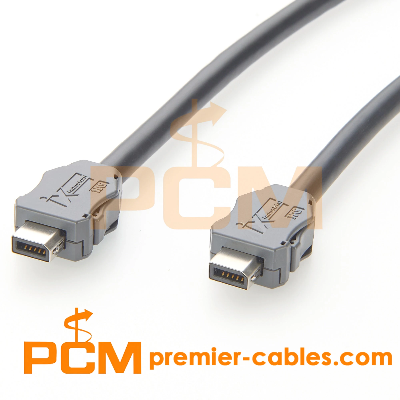

IX A-Wichtige Ethernet-Kabelbaugruppen

IX B-Schlüsselserien-/Steuerkabelbaugruppen

📩 Lassen Sie uns Ihr Vision-System aufbauen

💡 Bonus für unsere Kunden:Arbeiten Sie an der Verkabelung von Industriekameras, GMSL oder industrieller Bildverarbeitung? Wir bieten eine kompletteIX Plug-Architekturhandbuch(einschließlich 10G-Kamera, Frame Grabber und PoE-Layouts), um zu helfenSie finalisieren Ihr Design und steigern Ihren Umsatz.
