So wählen Sie Steckverbinder für die Panelmontage für verschiedene Anwendungen aus
Ein praktischer Leitfaden für AV-, IT- und Industriesysteme
Bei der Auswahl des richtigen Steckverbinders für die Panelmontage geht es nicht nur um die Wahl des Schnittstellentyps (HDMI, USB, RJ45), sondern auch um die Wahl der geeigneten Montagestruktur. In diesem Leitfaden wird der Auswahlrahmen aufgeschlüsselt.
📋 Inhalt
Einführung
Steckverbinder für die Schalttafelmontage werden häufig verwendet, um Schnittstellen von internen Systemen zu einer zugänglichen externen Schalttafel zu bringen. Sie sind häufig in Gerätegehäusen, Racksystemen, Schalttafeln und Industriemaschinen zu finden.
Bei der Auswahl des richtigen Panel-Montagesteckers geht es jedoch nicht nur um die Wahl des Schnittstellentyps (HDMI, USB, RJ45). Dazu gehört auch die Wahl der passenden Montagekonstruktion. In der Praxis werden drei gängige Montageansätze verwendet:
- D-Serie(genormter Schalttafelausschnitt)
- Flanschmontage(Schraube-feste Verbindungsform)
- Schott-/Gewindemontage(Rundloch + Mutterbefestigung)
Jedes davon bedient unterschiedliche technische Prioritäten.
Schritt 1: Verstehen Sie die Anwendungsumgebung
Vor der Auswahl eines Steckverbinders kommt es vor allem auf das Anwendungsszenario an.
🧰 Eingebettete Systeme und kompakte Geräte
Typische Merkmale:
- Begrenzter Panel-Platz
- Feste Schnittstellenanforderungen
- Kostensensibilität
👉 Empfohlen:Flanschanschlüsse
Grund:Sie sind kompakt und einfach, mit minimalem baulichen Aufwand.
🖥️ IT- und Racksysteme
Typische Merkmale:
- Hohe Schnittstellendichte
- Zugang von vorne erforderlich
- Strukturiertes Kabelmanagement

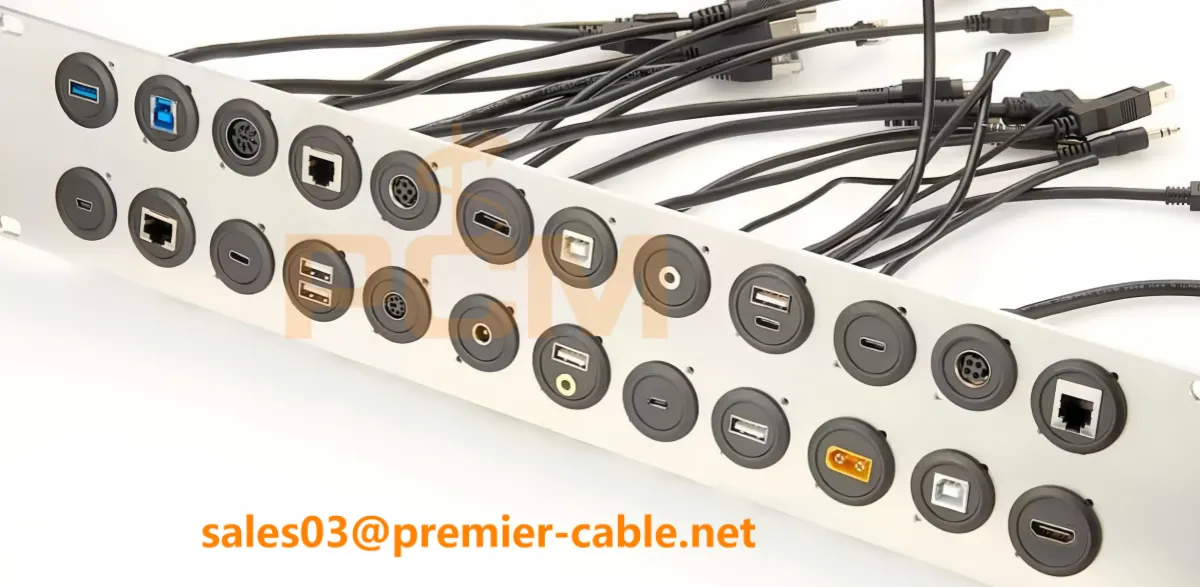

👉 Empfohlen:D-Serie (Varianten mit hoher -Dichte)
Grund:Die Standardisierung vereinfacht Wartung und Upgrades bei begrenztem Platzangebot.
🏭 Industrielle und raue Umgebungen
Typische Merkmale:
- Vibration und Bewegung
- Staub- oder Feuchtigkeitseinwirkung
- Begrenzter Wartungszugang

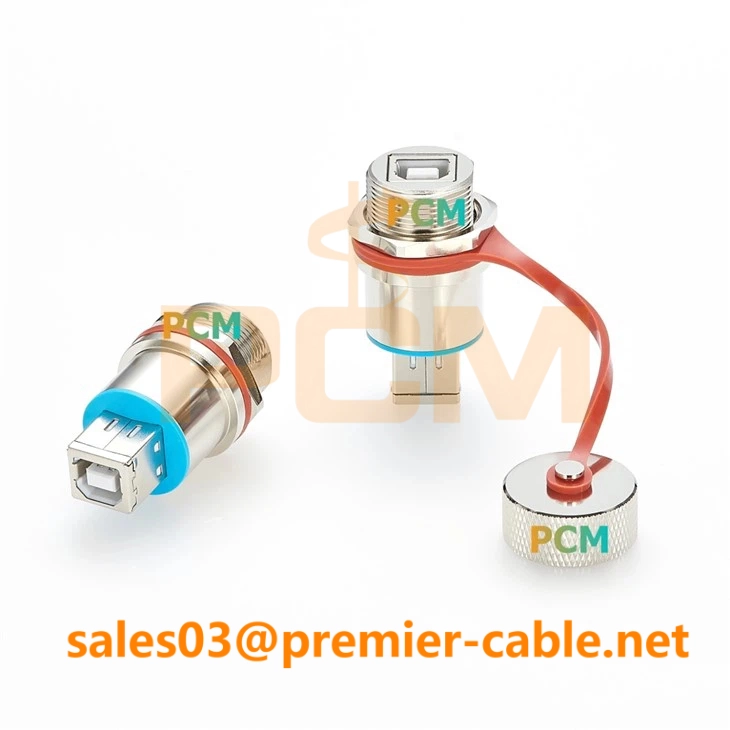

👉 Empfohlen:Schottverbinder (Gewinde).
Grund:Bietet eine starke mechanische Fixierung und unterstützt Dichtungslösungen (IP-zertifiziert).
🎧 Audio- und AV-Systeme
Typische Merkmale:
- Mehrere Steckertypen
- Häufiges Ein- und Ausstecken
- Notwendigkeit eines modularen Ersatzes
👉 Empfohlen:Panelmontage der D-Serie
Grund:Bietet eine standardisierte Schnittstelle für einfachen Austausch und Neukonfiguration.
Schritt 2: Bewerten Sie die mechanischen Anforderungen
Unterschiedliche Befestigungsstrukturen sorgen für unterschiedliche mechanische Stabilität. Zu den wichtigsten Überlegungen gehören:Wird der Stecker häufig verwendet? Ist die Umgebung stabil oder Vibrationen ausgesetzt? Ist eine lange-Haltbarkeit entscheidend?
| Erfordernis | Empfohlener Typ |
|---|---|
| Häufiges Einstecken | D-Serie |
| Starker Vibrationsschutz | Schott |
| Leichte-Nutzung | Flansch |
Schritt 3: Berücksichtigen Sie den Platz und das Layout des Panels
Der Platz im Schaltschrank ist oft ein limitierender Faktor, insbesondere in kompakten Systemen.
- Standardansatz:Ein Stecker pro Aussparung.
- Platz-optimierter Ansatz:Einige Designs integrieren mehrere Schnittstellen in einem einzigen Footprint.

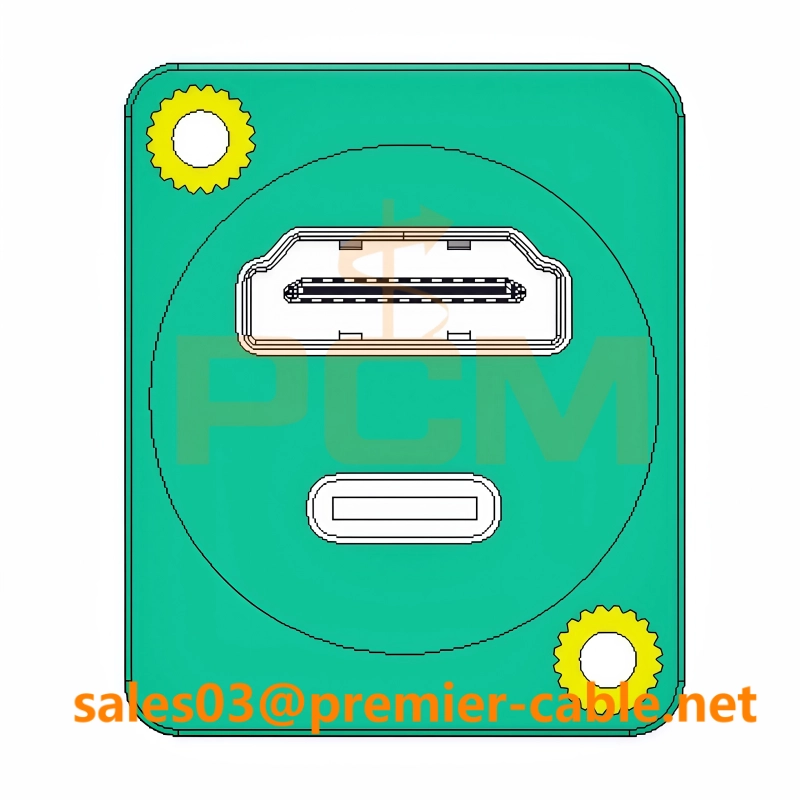

Zum Beispiel Implementierungen vonPremier CableKombinieren Sie zwei Anschlüsse (wie Dual USB oder HDMI+USB) in einem Standardausschnitt der Größe D-.
👉Dieser Ansatz hilft:
- Reduzieren Sie die Anzahl der Plattenöffnungen
- Erhöhen Sie die Schnittstellendichte
- Sorgen Sie für Kompatibilität mit bestehenden Standards
Schritt 4: Denken Sie über Wartung und zukünftige Änderungen nach
Einer der am meisten übersehenen Faktoren ist die Wartbarkeit. Wenn erwartet wird, dass sich Ihr System im Laufe der Zeit weiterentwickelt, sind modulare Lösungen im Allgemeinen praktischer.

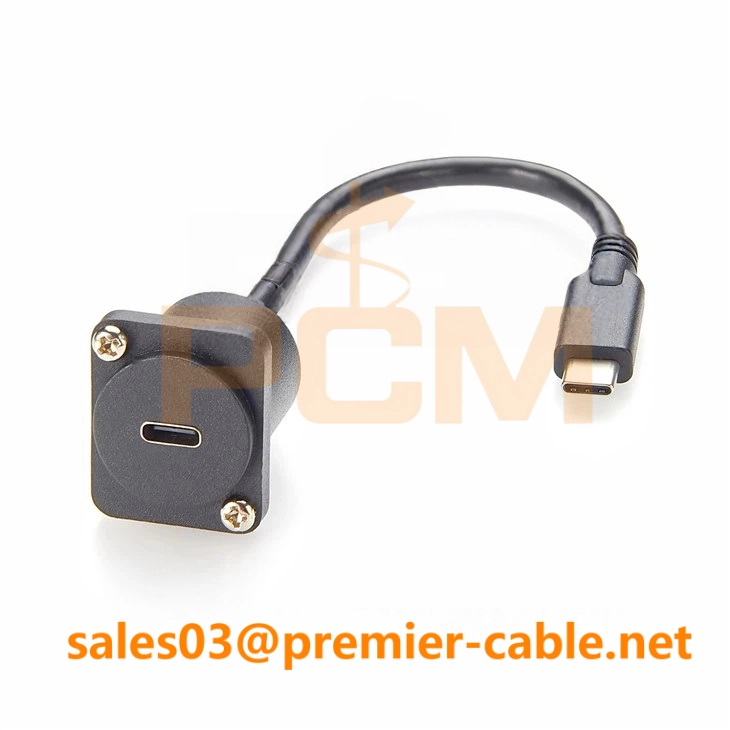

D-Serie
Flanschmontage
Schott
Schritt 5: Passen Sie den Steckertyp an die Signalanforderungen an
Wählen Sie nach Auswahl der Montagestruktur die entsprechende Schnittstelle aus. Zu den gängigen Kombinationen gehören:
- Video:HDMI, DisplayPort
- Daten:USB-A, USB-C
- Netzwerk:RJ45
- RF / Rundfunk:BNC
📚 Verwandter Leitfaden: Montagestrukturen verstehen
Möchten Sie tiefer in die genauen mechanischen Unterschiede und besten Anwendungsfälle für D-Serie-, Flansch- und Schottmontagen eintauchen? Lesen Sie unsere umfassende technische Aufschlüsselung:
→ Erklärung der Panelmontage-Adapter: D-Serie vs. Flansch- vs. Schottverbinder
Zusammenfassung: Ein praktischer Auswahlrahmen
Anstatt sich nur auf den Steckverbinder zu konzentrieren, sollte die Auswahl dieser Logik folgen:
- Definieren Sie die Anwendungsumgebung
- Bewerten Sie die mechanischen Anforderungen
- Berücksichtigen Sie den Panel-Platz
- Planen Sie die Wartung
- Signalschnittstellen anpassen
Kurzanleitung
| Szenario | Empfohlene Lösung |
|---|---|
| Audio-/AV-Systeme | D-Serie |
| Rechenzentren / Racks | D-Serie (hohe Dichte) |
| Industrielle Systeme | Schott |
| Kompakte Geräte | Flansch |
Abschluss
Panelmontage-Steckverbinder sind keine austauschbaren Designoptionen{0}}sie spiegeln unterschiedliche Prioritäten im Systemdesign wider.
- D-Serielegt Wert auf Standardisierung und Modularität
- FlanschmontageDer Schwerpunkt liegt auf Einfachheit und Kompaktheit
- SchottverbinderPriorisieren Sie die mechanische Festigkeit
Das Verständnis dieser Unterschiede ermöglicht ein effizienteres und wartbareres Systemdesign.
