Steckverbinder der DT-Serie: Spezifikationen, Pin-Typen und Installationsanleitung
Wenn Sie mit Kabelbäumen für Kraftfahrzeuge, Geländefahrzeugen, Schiffssystemen oder Industrieanlagen arbeiten, sind Sie wahrscheinlich schon auf den Steckverbinder der DT-Serie gestoßen. Es erscheint branchenübergreifend in Produktkatalogen, technischen Handbüchern und Schaltplänen - und das aus gutem Grund. Die Steckverbinder der DT-Serie wurden speziell-für anspruchsvolle Umgebungen entwickelt, in denen Standardanschlüsse einfach versagen.
Der Formfaktor der DT-Serie hat sich zu einem branchenweiten Standard entwickelt, wobei kreuzkompatible Produkte von mehreren Herstellern erhältlich sind. Bei Premier Cable liefern wir das gesamte Sortiment an DT-kompatiblen Steckverbindern und Kabelbaumbaugruppen - und wir haben diesen Leitfaden erstellt, um Ingenieuren und Beschaffungsteams dabei zu helfen, die Spezifikationen, Serienunterschiede, Kompatibilität und bewährten Installationsmethoden hinter dieser Steckverbinderplattform zu verstehen. Ganz gleich, ob Sie einen neuen Kabelbaum entwerfen oder Ersatzkomponenten beschaffen, dieser Leitfaden deckt alles ab, was Sie wissen müssen.
💡 Wichtige Erkenntnisse
- Bei der DT-Serie handelt es sich um einen abgedichteten, rechteckigen mehrpoligen Steckverbinder, der für raue Umgebungen wie Feuchtigkeit, Vibration und extreme Temperaturen entwickelt wurde.
- Ausgelegt für 13 A pro Kontakt, unterstützt 14–20 AWG-Kabel und kann von -55 Grad bis +125 Grad betrieben werden.
- Erhältlich in Konfigurationen mit 2, 3, 4, 6, 8 und 12 Hohlräumen, um der Komplexität des Kabelbaums gerecht zu werden.
- DT unterscheidet sich von DTM (Miniatur, niedrigere Stromstärke), DTP (Hochstrom) und DTHD (Hochleistung). - Jede Serie zielt auf eine andere Last- und Größenanforderung ab.
- Der DT-Formfaktor ist ein offener Industriestandard mit kreuzkompatibler Bereitstellung von mehreren Herstellern. Premier Cable bietet die gesamte DT-kompatible Produktpalette mit OEM--Zertifizierungen.
- Weit verbreitet in Automobilsensoren, Offroad-Ausrüstung, Schiffsverkabelung, Landmaschinen und Industriesteuerungen.
Inhalt
- Was ist der Steckverbinder der DT-Serie?
- Hauptmerkmale der Steckverbinder der DT-Serie
- Strukturkomponenten eines DT-Steckers
- Spezifikationen der DT-Serie
- DT vs. DTM vs. DTP vs. DTHD: Was ist der Unterschied?
- Kompatibilität der DT-Serie: Amphenol AT und -Dritthersteller
- Häufige Anwendungen von Steckverbindern der DT-Serie
- So installieren Sie einen Connector der DT-Serie (Schritt-für-Schritt)
- So wählen Sie den richtigen Steckverbinder der DT-Serie aus
- Warum sollten Sie sich für die DT-Serie anstelle von Standardsteckverbindern entscheiden?
- Was Sie vor dem Kauf überprüfen sollten
- Häufig gestellte Fragen
- Letzte Gedanken
01 · Was ist der Steckverbinder der DT-Serie?
Der Steckverbinder der DT-Serie ist ein abgedichteter, rechteckiger elektrischer Steckverbinder, der für Kabel{0}}zu--Anwendungen in Umgebungen entwickelt wurde, in denen Feuchtigkeit, Staub, Vibrationen und extreme Temperaturen an der Tagesordnung sind. Es hat sich zu einem der am weitesten verbreiteten Formfaktoren für Industriesteckverbinder in Nordamerika entwickelt.
Im Gegensatz zu universellen-Steckverbindern, die in der Unterhaltungselektronik oder in der Verkabelung von Kleingewerbegeräten zu finden sind, wird die DT-Serie nach strengen Umweltschutz- und mechanischen Haltbarkeitsstandards hergestellt. Beim Design steht die Wartungsfreundlichkeit vor Ort im Vordergrund. - Techniker können Verbindungen ohne spezielle Ausrüstung zusammenbauen, prüfen und reparieren, was bei mobilen und Off-{3}}Anwendungen von großer Bedeutung ist.
Da der DT-Formfaktor inzwischen ein etablierter Industriestandard ist, stellen mehrere Anbieter kreuzkompatible Gehäuse, Kontakte und Dichtungen her. Dieses offene Ökosystem bietet Käufern Flexibilität bei der Beschaffung und langfristige -Versorgungssicherheit -. Dies ist einer der Gründe, warum wir bei Premier Cable beschlossen haben, unsere Steckverbinderproduktlinie auf dieser Plattform aufzubauen.
Die DT-Serie liegt in der Mitte der Steckverbinderfamilie: kleiner und leichter als die hochbelastbare DTHD-Serie, aber hinsichtlich Stromstärke und Drahtquerschnitt leistungsfähiger als die Miniatur-DTM-Serie - und damit die am weitesten verbreitete Konfiguration in der Automobil-, Landwirtschafts- und Schifffahrtsindustrie.
Steckverbinder der DT-Serie
Entdecken Sie unser gesamtes Sortiment an kreuz-kompatiblen DT-Baugruppen.
Mehr anzeigen →02 · Hauptmerkmale der Steckverbinder der DT-Serie
Mehrere Designmerkmale unterscheiden die Steckverbinder der DT-Serie von herkömmlichen Steckverbindern. Das Verständnis dieser Merkmale hilft zu erklären, warum das Format in so vielen anspruchsvollen Branchen zur Standardwahl geworden ist.
1. Umweltversiegelung
Jeder Hohlraum des DT-Steckers ist mit einzelnen Silikondrahtdichtungen auf der Rückseite des Gehäuses abgedichtet, während die Steckschnittstelle durch eine Gesichtsdichtung abgedichtet ist. Dieser doppelte-Dichtungsansatz verleiht den DT-Steckern die Schutzart IP68, was bedeutet, dass der Stecker einem ständigen Eintauchen in Wasser in der Tiefe standhält. Staub, Feuchtigkeit, Spritzwasser und Hochdruckreinigung beeinträchtigen die Verbindung nicht.
2. Vibrationsfestigkeit
Mechanische Vibrationen sind eine der Hauptursachen für den Ausfall elektrischer Steckverbinder in mobilen Anwendungen. Die DT-Serie behebt dieses Problem durch ihr sekundäres Wedgelock-Verriegelungssystem, das verhindert, dass sich Kontakte bei Vibrationen lösen. Darüber hinaus absorbiert das thermoplastische Gehäusematerial Stöße, ohne zu reißen.
3. Wedgelock-Sekundärschloss
Der Wedgelock ist eine Kunststoffkomponente, die nach dem Einsetzen der Kontakte in die Rückseite des Gehäuses eingesetzt wird. Es dient als mechanische Sicherung der Hauptkontakt-Halteverriegelung und verriegelt effektiv jeden Kontakt doppelt-in seiner Position. Diese sekundäre Aufbewahrungsfunktion ist ein entscheidendes Merkmal der DT-Serie und ein Hauptgrund dafür, dass sie bei sicherheitskritischen Anwendungen vertrauenswürdig ist.
4. Wartungsfreundlichkeit vor Ort
DT-Steckverbinder können vor Ort mit Standard-Crimpwerkzeugen montiert und repariert werden. Kontakte können einzeln herausgezogen und ausgetauscht werden, ohne dass der gesamte Stecker verschrottet wird. Diese Reparierbarkeit reduziert Ausfallzeiten und senkt die langfristigen -Wartungskosten -, ein wichtiger Faktor bei Geräten, die weit entfernt von Serviceeinrichtungen betrieben werden.
03 · Strukturkomponenten eines DT-Steckers
Eine komplette Steckverbinderbaugruppe der DT-Serie besteht aus vier Hauptkomponenten. Jeder spielt eine bestimmte Rolle für die Leistung des Connectors.
Gehäuse
Der Außenkörper des Steckverbinders besteht aus einem hochfesten Thermoplast (typischerweise auf Nylon--Basis). Das Gehäuse definiert die Anzahl und Anordnung der Hohlräume, stellt die Steckschnittstelle bereit und beherbergt die primären Kontakthalteriegel. Es ist über den gesamten Betriebstemperaturbereich formstabil und beständig gegen die meisten Kraftstoffe, Öle und Reinigungschemikalien.
Stifte und Buchsen (Kontakte)
Die elektrischen Kontakte, die Strom führen. Die DT-Serie verwendet Kontakte der Größe 16, die sowohl in Stiftkonfiguration (männlich) als auch in Buchsenkonfiguration (weiblich) erhältlich sind. Standardkontakte sind vernickelt-für den allgemeinen Einsatz-; vergoldete Kontakte sind für Signalanwendungen mit niedrigem Pegel verfügbar, bei denen die Stabilität des Kontaktwiderstands von entscheidender Bedeutung ist. Die Kontakte werden aus einer Kupferlegierung gestanzt und geformt, um die bei Nennstrom erforderliche Federkraft und Leitfähigkeit bereitzustellen.
Wedgelock
Eine sekundäre Verriegelungskomponente aus Thermoplast, die nach dem Laden der Kontakte in die Rückseite des Gehäuses eingesetzt wird. Es verhindert physikalisch, dass sich einzelne Kontakte bei Vibration oder Zugspannung lösen. Das Wedgelock muss installiert werden, bevor die Verbindung als abgeschlossen betrachtet wird - es ist nicht optional.
Dichtungen aus Silikonkautschuk
Jede Kabelposition verfügt über eine individuelle Kabeldichtung -, eine kleine Silikontülle, die die Kabelisolierung an der Rückseite des Gehäuses abdichtet. Die Steckfläche des Steckverbinders verfügt über eine flache Schnittstellendichtung. Zusammen ergeben diese Dichtungen die Schutzart IP68 des Steckverbinders. Die Größe der Drahtplomben richtet sich nach der Drahtstärke und muss zum verwendeten Draht passen.
Auswahl der Drahtdichtung nach Drahtstärke
Die Verwendung der richtigen Kabeldichtung für Ihren spezifischen Kabelquerschnitt ist von entscheidender Bedeutung. - Eine zu kleine Dichtung lässt sich nicht richtig komprimieren und eine übergroße Dichtung bildet keine wirksame Feuchtigkeitsbarriere. Die folgende Tabelle enthält die standardmäßigen Kabeldichtungszuordnungen für Steckverbinder der DT-Serie.
| Drahtstärke (AWG) | Farbcode der Kabeldichtung | Innendurchmesser der Dichtung | Typische Verwendung |
|---|---|---|---|
| 14 AWG | Blau | ~2,8 mm | Stromkreise mit höherem-Strom (Beleuchtung, Relais) |
| 16 AWG | Grau / Weiß | ~2,4 mm | Standardstromkreise |
| 18 AWG | Grün | ~2,0 mm | Mittelbereichssensor und Steuerverkabelung |
| 20 AWG | Orange / Rot | ~1,7 mm | Niedrigstrom--Signalleitungen |
Hinweis: Die Farbcodes können je nach Hersteller leicht variieren. Vergleichen Sie immer den Innendurchmesser der Dichtung mit dem Außendurchmesser der Isolierung des von Ihnen verwendeten Kabels. Fordern Sie im Zweifelsfall vor Produktionsaufträgen ein Musterset an, um die Passgenauigkeit zu bestätigen.
Explosionszeichnung des Steckverbinders der DT-Serie - mit Gehäuse, Kontakten, Wedgelock und Kabeldichtungen
04 · Spezifikationen der DT-Serie
Die folgende Tabelle fasst die wichtigsten elektrischen und mechanischen Spezifikationen für Steckverbinder der DT-Serie zusammen. Diese Parameter sind bei allen Herstellern, die nach dem DT-Standard produzieren, gleich.
| Parameter | Spezifikation |
|---|---|
| Kontaktgröße | Größe 16 |
| Aktuelle Bewertung (pro Kontakt) | 13 A bei 25 Grad (siehe Hinweis zur Leistungsreduzierung unten) |
| Drahtstärkenbereich | 14–20 AWG |
| Betriebstemperatur | -55 Grad bis +125 Grad (-67 Grad F bis +257 Grad F) |
| Umweltbewertung | IP68 (gemäß IEC 60529) |
| Paarungshaltbarkeit | 100+ Paarungszyklen |
| Anzahl der verfügbaren Kavitäten | 2, 3, 4, 6, 8, 12 |
| Gehäusematerial | Hoch-Thermoplast |
| Kontaktmaterial | Kupferlegierung |
| Kontaktbeschichtung | Nickel (Standard) / Gold (Signal-Qualität) |
| Sekundärschloss | Wedgelock (positive Retention) |
| Montageart | Kabel-zu-Kabel |
| Versorgungsbasis | Mehrere Hersteller -kreuz-kompatibel (passen Sie je nach Anwendung) |
Temperaturreduzierung:Der Nennstrom von 13 A ist bei einer Umgebungstemperatur von 25 Grad angegeben. Bei erhöhten Temperaturen muss der zulässige Strom verringert werden, um zu verhindern, dass die Kontakt- und Drahtisolierung ihre thermischen Grenzen überschreitet. Als allgemeine Richtlinie gilt eine Leistungsreduzierung um etwa 20–25 % bei einer Umgebungstemperatur von 85 Grad und um 40–50 % in der Nähe der maximalen Betriebstemperatur von 125 Grad. Genaue Werte finden Sie bei sicherheitskritischen Konstruktionen immer in der Herabstufungskurve des Herstellers.
Diese Spezifikationen gelten herstellerübergreifend für den DT-Serienstandard. Überprüfen Sie immer anhand des Datenblatts des jeweiligen Lieferanten, bevor Sie ein Design abschließen, insbesondere bei regulierten oder sicherheitskritischen Anwendungen.
Das DT-Teilenummernsystem verstehen
Steckverbinder der DT-Serie folgen einer strukturierten Teilenummernkonvention. Wenn Sie dieses System verstehen, können Sie die Rolle, die Anzahl der Hohlräume und den Typ eines Steckverbinders allein anhand der Teilenummer schnell identifizieren.
| Teilenummer | Typ | Hohlräume | Rolle |
|---|---|---|---|
| DT04-2P | Behälter | 2 | Empfängt Stecker; typischerweise auf der Geräte-/Panelseite |
| DT06-2S | Stecker | 2 | Kabel-seite; passt in die Steckdose |
| DT04-3P | Behälter | 3 | 3-Wege-Steckdose |
| DT06-3S | Stecker | 3 | 3-Wege-Stecker |
| DT04-4P | Behälter | 4 | 4-Wege-Steckdose |
| DT06-4S | Stecker | 4 | 4-Wege-Stecker |
| DT04-6P | Behälter | 6 | 6-fach-Steckdose |
| DT06-6S | Stecker | 6 | 6-poliger Stecker |
| DT04-8P | Behälter | 8 | 8-polige Steckdose |
| DT06-8S | Stecker | 8 | 8-poliger Stecker |
| DT04-12P | Behälter | 12 | 12-polige Steckdose |
| DT06-12S | Stecker | 12 | 12-poliger Stecker |
Dekodierung der Teilenummer: DT04 =-Buchsengehäuse, DT06 =-Steckergehäuse. Die Zahl nach dem Bindestrich gibt die Anzahl der Hohlräume an. Der Suffixbuchstabe gibt das Kontaktgeschlecht an: P=Stifthohlräume, S=Buchsenhohlräume. Paarungspaare verwenden immer entgegengesetzte Suffixe (z. B. DT04-6P paart sich mit DT06-6S).
05 · DT vs. DTM vs. DTP vs. DTHD: Was ist der Unterschied?
Die DT-Steckverbinderfamilie umfasst vier Hauptserien, die jeweils für unterschiedliche Last- und Größenanforderungen ausgelegt sind. Die Auswahl der falschen Serie ist ein häufiger Fehler. - Dieser Vergleich verdeutlicht die wichtigsten Unterschiede.
| Besonderheit | DT-Serie | DTM-Serie | DTP-Serie | DTHD-Serie |
|---|---|---|---|---|
| Kontaktgröße | Größe 16 | Größe 20 | Größe 12 | Größe 4 / Größe 8 |
| Aktuelle Bewertung | 13A | 7.5A | 25A | 100A – 150A |
| Drahtstärke | 14–20 AWG | 20–24 AWG | 12–14 AWG | 4–8 AWG |
| Hohlraumanzahl | 2–12 | 2–12 | 2–4 | 1–2 |
| Größe/Profil | Medium | Miniatur | Mittel-Groß | Schwere-Beanspruchung |
| Am besten für | Allgemeine Kabelbäume | Sensor- und Signalverkabelung | Stromverteilung | Hochleistungsschaltkreise- |
| Typische Anwendungen | Automobil, Off--Road, Marine | ECU-Signale, Steuerungssysteme | Batterie, Motorkabel | Starterkreise, Batteriekabel |
Faustregel:Verwenden Sie DTM für Signalleitungen mit geringem Strom-in kompakter Verpackung. Verwenden Sie DT für die meisten Kabelbaumarbeiten - Sensoren, Beleuchtung und Steuerkreise. Verwenden Sie DTP, wenn mäßig hohe -Stromverbindungen (bis zu 25 A) erforderlich sind. Verwenden Sie DTHD für Stromkreise mit sehr hohem Strom wie Batterieverbindungen oder Startersysteme. Verwenden Sie niemals eine Serie außerhalb ihres Nennstrom- und Drahtquerschnittsbereichs.
DT-Steckerfamilie nebeneinander - DT, DTM, DTP und DTHD im Vergleich
Sie sind sich nicht sicher, welche Serie zu Ihrer Anwendung passt? Unser Technikteam kann Ihnen helfen, den richtigen Steckverbinder für Ihre Schaltkreisanforderungen - Stromstärke, Hohlraumanzahl und Umgebungsspezifikationen zu finden.
Holen Sie sich technischen Support → | Durchsuchen Sie die Produkte der DT-Serie05b · Kompatibilität der DT-Serie: Drittanbieter und Amphenol AT
Der Formfaktor der DT-Serie ist ein offener Industriestandard. Mehrere Hersteller -, darunter Amphenol (AT-Serie) -, stellen Steckverbinder her, die in ihren Abmessungen und elektrisch mit dem Original austauschbar sind und die gleiche Kontaktgröße, Gehäusegeometrie und Wedgelock-Schnittstelle aufweisen.
Amphenol AT-Serie: Kreuz-Kompatibilität mit DT
Ja - in den meisten Konfigurationen. Die AT-Serie von Amphenol verfügt über dieselben Kontaktgrößen (Größe 16), Gehäusegeometrie, Hohlraumanordnungen (2, 3, 4, 6, 8, 12 Wege) und Wedgelock-Schnittstelle der DT-Serie. AT-Stecker passen zu DT-Buchsen und umgekehrt. Kontakte und Drahtdichtungen sind über die gleiche Hohlraumanzahl und den gleichen Drahtquerschnittsbereich hinweg kreuzkompatibel.
Die wichtigsten Spezifikationen bleiben gleich: 13 A pro Kontakt, 14–20 AWG-Drahtbereich, IP68-Schutzart und der gleiche Betriebstemperaturbereich von -55 Grad bis +125 Grad. Für die meisten Kabelbaumanwendungen sind die beiden Serien austauschbar -. Wir empfehlen jedoch, die Eignung für Ihre spezifische Anwendung zu überprüfen, bevor Sie sich für Baugruppen mit gemischten Marken entscheiden.
DT ↔ Amphenol AT Querverweistabelle-
Die folgende Tabelle ordnet die häufigsten DT-Teilenummern ihren Amphenol AT-Äquivalenten zu. Diese Paare sind in ihren Abmessungen und elektrisch austauschbar.
| Hohlräume | DT-Buchse | AT-Buchse | DT-Stecker | AT-Stecker |
|---|---|---|---|---|
| 2 | DT04-2P | AT04-2P | DT06-2S | AT06-2S |
| 3 | DT04-3P | AT04-3P | DT06-3S | AT06-3S |
| 4 | DT04-4P | AT04-4P | DT06-4S | AT06-4S |
| 6 | DT04-6P | AT04-6P | DT06-6S | AT06-6S |
| 8 | DT04-8P | AT04-8P | DT06-8S | AT06-8S |
| 12 | DT04-12P | AT04-12P | DT06-12S | AT06-12S |
Was Sie vor dem Mischen von Marken überprüfen sollten
Die Austauschbarkeit ist auf Gehäuse- und Kontaktebene zuverlässig. Überprüfen Sie jedoch Folgendes, bevor Sie Marken in einem einzigen Kabelbaum kombinieren:
- Anzahl der Hohlräume:Bestätigen Sie, dass die spezifische 2/3/4/6/8/12-Wege-Konfiguration genau übereinstimmt.
- Dimensionierung der Drahtdichtung:Drahtdichtungen sind maß-spezifisch. Verwenden Sie unabhängig von der Gehäusemarke die für Ihren Kabelquerschnitt angegebene Dichtung.
- Kontaktbeschichtung:Vernickelte und vergoldete-Kontakte verschiedener Hersteller sind innerhalb desselben Beschichtungstyps austauschbar.
- Anwendungszertifizierungen:Stellen Sie für regulierte Branchen (Schifffahrt, Automobil-OEM) sicher, dass das Ersatzprodukt über gleichwertige Zertifizierungen verfügt.
Premier Cable DT-Kompatible Produkte

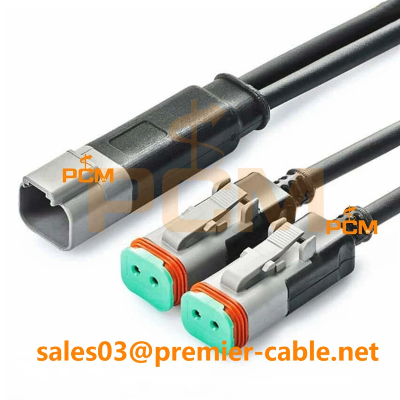

DT Custom-Geschirr
Baugruppen in OEM--Qualität mit vollständiger Wedgelock- und IP68-Abdichtung.
Katalog ansehen →06 · Häufige Anwendungen von Steckverbindern der DT-Serie
Die DT-Serie ist einer der vielseitigsten verfügbaren Industriesteckverbinder. Aufgrund seiner Kombination aus Umweltverträglichkeit, Stromkapazität und mechanischer Haltbarkeit eignet es sich für eine Vielzahl von Branchen und Anwendungsfällen.
Verkabelung für Automobile und leichte Fahrzeuge
DT-Steckverbinder werden häufig in Automobilanwendungen für Sensorverkabelungen, Beleuchtungskabelbäume, Verbindungen von Karosseriesteuermodulen und Antriebsstrangzusatzgeräten verwendet. Ihr abgedichtetes Design widersteht den Temperaturwechseln, der Feuchtigkeit und den Vibrationen, denen die Fahrzeugverkabelung über Jahre hinweg ausgesetzt ist.
Off--Offroad- und schwere Ausrüstung
Baumaschinen, Bergbaufahrzeuge, Forstmaschinen und Militärfahrzeuge verlassen sich alle auf DT-Steckverbinder für elektrische Systeme, die unter extremer mechanischer Belastung und Einwirkung von Schlamm, Wasser, Staub und chemischer Kontamination zuverlässig funktionieren müssen.
Marineanwendungen
Salzwasser ist eine der korrosivsten Umgebungen für elektrische Verbindungen. Die Schutzart IP68 und die Silikonkautschukdichtungen der DT-Serie machen sie zu einer zuverlässigen Wahl für die Schiffsverkabelung, einschließlich Bilgenpumpen, Navigationsbeleuchtung, Motormanagementsysteme und Bordelektronik.
Landmaschinen
Traktoren, Mähdrescher und Präzisionslandwirtschaftsgeräte müssen unter nassen Feldbedingungen, Chemikalieneinwirkung und unebenem Gelände funktionieren. DT-Anschlüsse bieten die abgedichteten, vibrationsbeständigen Verbindungen-, die landwirtschaftliche OEMs sowohl für die Kabinenelektronik als auch für Geräteanschlüsse spezifizieren.
Industrielle Steuerungssysteme
In industriellen Umgebungen kommen DT-Steckverbinder in Schalttafelverkabelungen, Sensorverbindungen an automatisierten Maschinen und Feldinstrumenten zum Einsatz, wo der Steckverbinder sowohl vor Umwelteinflüssen geschützt als auch während der Wartung leicht zu warten sein muss.
07 · So installieren Sie einen Connector der DT-Serie (Schritt-für-Schritt)
Die korrekte Installation ist entscheidend, um die volle Leistung und Dichtfähigkeit eines DT-Steckers zu erhalten. Die folgenden Schritte beschreiben die ordnungsgemäße Montage vor Ort.
Erforderliche Werkzeuge:
- Abisolierzange
- Crimpwerkzeug der DT-Serie (CERTI-CRIMP oder gleichwertig, dimensioniert für Kontakte der Größe 16 und den spezifischen Drahtquerschnitt)
- Werkzeug auswählen oder Extraktionswerkzeug kontaktieren (für Korrekturen)
Isolieren Sie den Draht ab
Entfernen Sie etwa 5–6 mm (3/16 Zoll) der Isolierung vom Ende jedes Kabels. Vermeiden Sie Kerben in den Leiterlitzen. - Beschädigte Litzen reduzieren den effektiven Querschnitt- und schaffen eine potenzielle Fehlerstelle. Schieben Sie die Einzeldrahtdichtung auf den Draht, bevor Sie den Kontakt ancrimpen -. Sie kann nachträglich nicht mehr hinzugefügt werden.
Crimpen Sie den Kontakt
Stecken Sie das abisolierte Drahtende in die Hülse des richtigen Stift- oder Buchsenkontakts. Positionieren Sie den Kontakt in der entsprechenden Aufnahme des Crimpwerkzeugs. Vergewissern Sie sich, dass die Drahtdichtung richtig an der Kontakthülse anliegt. Wenden Sie den Crimp an -. Ein ordnungsgemäß gecrimpter Kontakt hat eine konsistente, geschlossene Crimphülse ohne sichtbare Lücken und ohne lose Litzen. Führen Sie einen festen manuellen Zugtest durch, um sicherzustellen, dass der Draht gesichert ist.
Setzen Sie die Kontakte in das Gehäuse ein
Richten Sie den Kontakt richtig aus (Stifte im Steckergehäuse, Buchsen im Buchsengehäuse). Schieben Sie den Kontakt von der Rückseite des Gehäuses gerade in die richtige Aussparung, bis Sie ein deutliches Klicken spüren und hören. Dieses Klicken bestätigt, dass die primäre Halteverriegelung eingerastet ist. Führen Sie nach dem Einsetzen aller Kontakte einen leichten Zugtest an jedem Draht durch, um den Halt zu bestätigen.
Installieren Sie den Wedgelock
Sobald alle Kontakte richtig sitzen, setzen Sie den Wedgelock in die Rückseite des Gehäuses ein. Der Wedgelock sollte fest einrasten. Dies ist ein erforderlicher Schritt -, der Wedgelock sorgt für sekundäre Retention und schließt die Montage ab. Überspringen Sie es nicht. Stecken Sie Stecker und Buchse ineinander, bis die äußere Verriegelung in der verriegelten Position einrastet.
Schrittweise-für-Schritt-Installation von Steckverbindern der DT-Serie - Crimpen von Kontakten und Installieren des Wedgelock
Benötigen Sie Steckverbinder, Kontakte oder komplette Bausätze? Wir liefern DT-kompatible Komponenten einzeln oder als vor-verpackte Kits - inklusive Gehäuse, Kontakten, Kabeldichtungen und Wedgelocks.
Kits der DT-Serie ansehen → | Fordern Sie kostenlose Muster an08 · So wählen Sie den richtigen Steckverbinder der DT-Serie aus
Die Wahl der richtigen DT-Steckerkonfiguration hängt von drei Entscheidungen ab. Arbeiten Sie sie der Reihe nach durch.
Schritt 1: Bestätigen Sie die aktuelle Anforderung
Berechnen Sie den maximalen Strom, den jeder Draht in Ihrem Stromkreis führen kann. Die DT-Serie ist für 13 A pro Kontakt ausgelegt. Wenn ein Stromkreis kontinuierlich mehr als 13 A benötigt, benötigen Sie eine Serie mit höherer -Kapazität wie DTP (25 A) oder DTHD (100 A+). Reduzieren Sie die Leistung des Steckverbinders nicht, indem Sie einen Stromkreis verwenden, der über seinem Nenngrenzwert liegt.
Schritt 2: Bestätigen Sie die Hohlraumanzahl
Zählen Sie die Anzahl der Drähte, die durch ein einzelnes Steckergehäuse geführt werden müssen. Die DT-Serie ist in Konfigurationen mit 2, 3, 4, 6, 8 und 12 Hohlräumen erhältlich. Wählen Sie die kleinste Hohlraumanzahl, die alle erforderlichen Schaltkreise unterbringt. Nicht genutzte Hohlräume sollten mit Hohlraumstopfen verschlossen werden, um die Schutzart IP68 aufrechtzuerhalten.
Schritt 3: Wählen Sie die Kontaktbeschichtung aus
Für Standard-Strom- und Beleuchtungskreise sind vernickelte Kontakte die richtige Wahl. Für Signalkreise mit niedrigem-Niveau - wie Sensorausgänge, Datenleitungen oder Kommunikationssignale, bei denen die Konsistenz des Kontaktwiderstands von entscheidender Bedeutung ist - wählen Sie vergoldete-Kontakte. Die Vergoldung sorgt auch bei sehr niedrigen Signalpegeln für einen stabilen Kontakt mit niedrigem Widerstand, während Nickel für Schaltkreise auf Leistungsebene optimiert ist.
09 · Warum sollten Sie sich für die DT-Serie gegenüber Standardsteckverbindern entscheiden?
Wenn Ingenieure und Techniker Steckverbinder der DT-Serie statt standardmäßiger unversiegelter Steckverbinder spezifizieren, treffen sie eine kalkulierte Entscheidung auf der Grundlage der Gesamtbetriebskosten und der Zuverlässigkeit.
Umweltschutz
Standardanschlüsse sind nicht versiegelt. Mit der Zeit dringen Feuchtigkeit, Straßenschmutz und Chemikalien in die Verbindungsschnittstelle ein und verursachen Oxidation, Korrosion und unterbrochene Verbindungen. Ein korrodierter Stecker in einem Motormanagementsystem oder einem Beleuchtungskreis kann zu Fahrzeugstillständen, Garantieansprüchen und Ausfällen vor Ort führen. DT-Steckverbinder eliminieren diesen Fehlermodus durch das Design.
Mechanische Haltbarkeit
Nicht abgedichtete Steckverbinder mit standardmäßiger Kontaktsicherung basieren in der Regel auf Reibung oder einer einzelnen Verriegelung. Unter Vibrationen -, die in mobilen Geräten ständig auftreten -, können sich Kontakte über Tausende von Betriebsstunden lösen. Das DT Wedgelock-System verhindert dies mechanisch.
Lange Lebensdauer
DT-Steckverbinder sind für 100+ Steckzyklen ausgelegt und haben eine Betriebsdauer, die auf die gesamte Lebensdauer von schweren Fahrzeugen und Industrieanlagen ausgelegt ist. Sie müssen nicht ausgetauscht werden, nur weil sie mehrmals angeschlossen und getrennt wurden.
Reparierbarkeit
Standardsteckverbinder werden oft entsorgt und als Baugruppe ersetzt, wenn ein einzelner Draht ausfällt. Die DT-Serie ermöglicht das Herausziehen und Ersetzen einzelner Kontakte, ohne den Rest des Kabelbaums zu beeinträchtigen - und spart Zeit und Materialkosten vor Ort.
Branchenstandardisierung
Da DT-Steckverbinder so weit verbreitet sind, wissen Techniker in der Automobil-, Agrar- und Schifffahrtsindustrie bereits, wie sie mit ihnen arbeiten. Dies reduziert den Schulungsaufwand und stellt sicher, dass Ersatzteile weltweit leicht verfügbar sind.
10 · Was Sie vor dem Kauf überprüfen sollten
Beim Kauf von Steckverbindern der DT-Serie -, insbesondere auf Online-Marktplätzen -, müssen einige wichtige Faktoren beachtet werden. Wenn man diese Fehler macht, kauft man Komponenten, die entweder in der Praxis versagen oder überhaupt nicht funktionieren.
1. Überprüfen Sie Zertifizierungen und Rückverfolgbarkeit
Der Formfaktor der DT-Serie wird häufig nachgeahmt und die Qualität variiert erheblich zwischen den Anbietern. Wenn Sie von einem Hersteller - OEM oder einem Drittanbieter - beziehen, fordern Sie für Ihre Anwendung relevante Zertifizierungsunterlagen an: RoHS, REACH, UL oder branchenspezifische Zulassungen. Renommierte Lieferanten wie Premier Cable bieten eine vollständige Rückverfolgbarkeitsdokumentation und erfüllen die Zertifizierungsanforderungen, die von Käufern aus der Automobil-, Schifffahrts- und Industriebranche erwartet werden.
2. Kompatibilität der Drahtstärken
Die DT-Serie unterstützt 14–20 AWG. Die Verwendung von Drähten außerhalb dieses Bereichs führt entweder zu einer schlechten Crimpung (Draht zu klein) oder dazu, dass die Drahtdichtung nicht richtig sitzt (Draht zu groß). Überprüfen Sie stets den Drahtquerschnitt, bevor Sie Kontakte und Drahtdichtungen bestellen.
3. Hohlraumanzahl
Bestellen Sie das Gehäuse mit der genauen Hohlraumanzahl, die Ihre Anwendung erfordert. Bei Unterdimensionierung werden mehrere Anschlüsse benötigt, wo einer funktionieren würde. Eine Überdimensionierung verschwendet Platz und erfordert Hohlraumstopfen an jeder ungenutzten Stelle, um die Abdichtung aufrechtzuerhalten.
4. Auswahl der Kontaktbeschichtung
Geben Sie Nickel für Stromkreise und Gold für Signalkreise an. Die Verwendung von Nickelkontakten auf Signalleitungen mit niedrigem Pegel (z. B. Sensorausgängen im Millivolt-Bereich) kann zu Schwankungen des Kontaktwiderstands führen, die sich auf die Messgenauigkeit auswirken.
5. Werkzeugkompatibilität
Für die DT-Serie ist das passende Crimpwerkzeug für die Kontaktgröße und den Drahtquerschnitt erforderlich. Die Verwendung eines falschen Crimpwerkzeugs - oder eines generischen Werkzeugs, das nicht für Kontakte der Größe 16 - ausgelegt ist, führt zu unzuverlässigen Crimps, die die Erstprüfung zwar bestehen, aber bei Vibration und Temperaturwechsel versagen. Investieren Sie in die richtigen Werkzeuge; es zahlt sich sofort durch geringere Nacharbeit aus.
11 · Häufig gestellte Fragen
Wofür wird ein Steckverbinder der DT-Serie verwendet?
Was ist der Unterschied zwischen DT- und DTM-Anschlüssen?
Sind Steckverbinder der DT-Serie wasserdicht?
Welchen Drahtquerschnitt unterstützt die DT-Serie?
Wie viele Pins hat ein DT-Stecker?
Welches Crimpwerkzeug benötige ich für DT-Stecker?
Können DT-Steckverbinder in Schiffsanwendungen verwendet werden?
Wo kann ich DT-kompatible Steckverbinder für OEM- oder Großbestellungen beziehen?
12 · Abschließende Gedanken
Der Steckverbinder der DT-Serie hat sich seinen Ruf als Standard für anspruchsvolle elektrische Verkabelungsanwendungen erworben. Seine Kombination aus IP68-Abdichtung, Kontakten der Größe 16 mit einer Nennstromstärke von 13 A, sekundärer Wedgelock-Halterung und einem vor Ort wartbaren Design behebt die tatsächlichen Fehlerarten, die sich auf die Verkabelung in rauen Umgebungen auswirken - Feuchtigkeitseintritt, vibrationsbedingte Lockerung- und Kontaktkorrosion.
Wenn Sie den Unterschied zwischen DT, DTM, DTP und DTHD verstehen, können Sie für jeden Schaltkreis in Ihrem Design den richtigen Steckverbinder auswählen. Wenn Sie das ordnungsgemäße Installationsverfahren befolgen -, die richtige Abisolierlänge, die passenden Kabeldichtungen, den vollständigen Kontaktsitz und die Wedgelock-Installation -, erhalten Sie die volle Leistung, für die der Steckverbinder ausgelegt ist.
Unabhängig davon, ob Sie Produkte für die OEM-Produktion oder den Ersatzteilmarkt beschaffen, kommt es auf die Einhaltung der Maßhaltigkeit des DT-Standards, zertifizierte Materialien und einen Lieferanten an, der Ihre Mengen-, Durchlaufzeit- und Dokumentationsanforderungen erfüllen kann.
Der richtige Stecker sollte, wenn er richtig installiert ist, das Gerät, in das er eingebaut ist, überdauern.
Premier Cable liefert das gesamte Sortiment an DT-kompatiblen Steckverbindern, Kontakten, Kabeldichtungen und Wedgelocks -, verfügbar in allen Standard-Hohlraumkonfigurationen (2 bis 12 Wege) mit RoHS/REACH-Zertifizierung und vollständiger Rückverfolgbarkeitsdokumentation. Wir unterstützen Musterbestellungen, OEM-Großbeschaffung und kundenspezifische Kabelbaummontage.
