Produktbeschreibung
Die LF-Serie von Hirose ist ein hochleistungsfähiger Rundsteckverbinder in Industriequalität, der auf kompakte Größe, hohe Strombelastbarkeit, hervorragende Wasserdichtigkeit und robuste Abschirmung ausgelegt ist.
Die 3-Positionen-Konfiguration basiert auf der kleinsten LF07-Gehäusegröße und kombiniert eine kompakte Stellfläche mit einem Nennstrom von 5 A und einer Nennspannung von 125 V AC. Dadurch eignet sie sich besonders für Geräte, bei denen der Installationsraum begrenzt ist, aber eine zuverlässige elektrische Leistung erforderlich ist.
Die LF-Serie verfügt über ein robustes Metallgehäuse, einen Bajonettverschluss, eine wasserdichte Konstruktion und eine durchgehende Abschirmstruktur. Bei ordnungsgemäßem Zusammenstecken bietet der Steckverbinder einen wasserdichten IPX7/IPX8-Schutz und trägt dazu bei, einen stabilen Betrieb in nassen, staubigen und anspruchsvollen Industrieumgebungen aufrechtzuerhalten.
Die Kabelbaugruppe kann mit einem LF07WBP-3P-Stiftstecker oder einer LF07WBP-3S-Buchsenbuchse konfiguriert werden, wobei je nach Geräteanforderungen individuelle Kabellänge, Leitergröße, Abschirmung und Gegenendabschluss verfügbar sind.
Hauptmerkmale
Außergewöhnliche Wasserdichtigkeit IP67 / IP68
Bietet vollständigen Schutz gegen das Eindringen von Staub und Flüssigkeiten im gesteckten Zustand. Basierend auf den offiziellen Tests von Hirose widersteht die IP68-Variante dem Eindringen von Wasser, wenn sie bis zu 14 Tage lang in einer Tiefe von 2 Metern eingetaucht wird.
Benutzerfreundlicher-Bajonettverschluss
Verfügt über einen blind{0}}passenden, selbstausrichtenden-Bajonettverriegelungsmechanismus. Eine einfache Drehung des Sicherungsrings im Uhrzeigersinn sorgt für eine sichere, vibrationsfeste Verbindung, begleitet von einem fühlbaren „Klick“.
Vereinfachter abgeschirmter Abschluss
Der geflochtene Schirm des Kabels wird über einen integrierten Schirmclip direkt mit dem Metallgehäuse verbunden. Dies macht komplexe Montagewerkzeuge überflüssig und bietet gleichzeitig einen hervorragenden EMI/RFI-Schutz.
Robuste Metallkonstruktion
Das kompakte Metallgehäuse bietet sowohl mechanischen Schutz als auch Abschirmungsleistung, wodurch der Steckverbinder für Industrieumgebungen geeignet ist, in denen Haltbarkeit, Vibrationsfestigkeit und langfristige Zuverlässigkeit wichtig sind.
PRODUKTSPEZIFIKATIONEN
| Steckertyp |
|
Serie | Hirose LF-Serie |
| Stecker A |
|
Stecker B |
|
| Schalengröße | LF07 | Nennstrom |
|
| Nennspannung |
|
Schließsystem | Bajonettverschluss |
Anwendungsszenarien
Messung und Instrumentierung
Die Metallabschirmstruktur trägt dazu bei, externe elektromagnetische Störungen zu reduzieren, wodurch der Steckverbinder für Prüfinstrumente, Messgeräte und industrielle Steuergeräte geeignet ist.

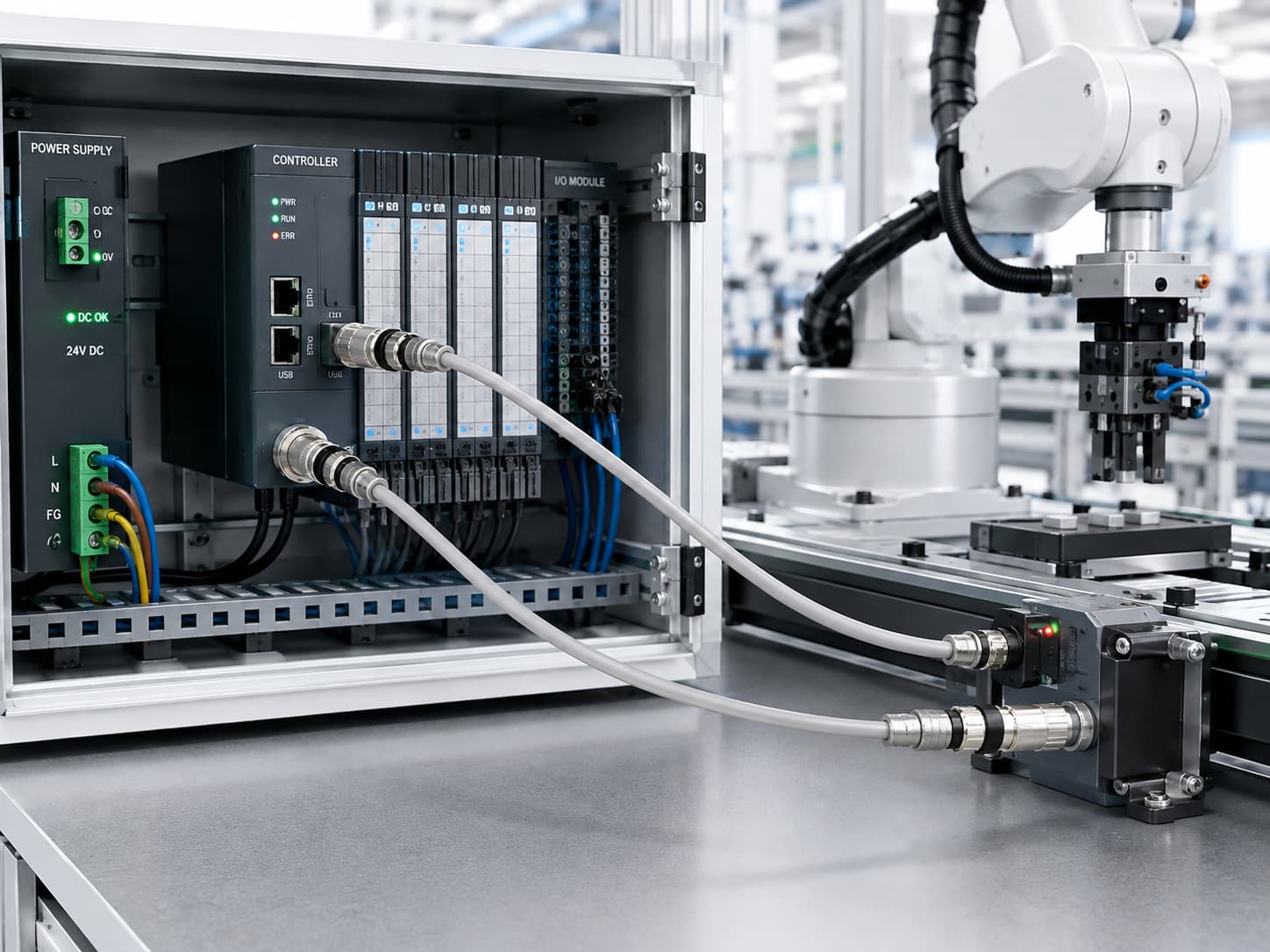

Fabrikautomation
Geeignet für Industriesteuerungen, Sensoren, Aktoren, Roboterausrüstung und kompakte Automatisierungssysteme, die sichere Strom- oder Steuerverbindungen auf begrenztem Installationsraum erfordern.
Leitfaden zur Produktauswahl
Diese geraden Kabelstecker sind sowohl mit männlicher als auch weiblicher Kontaktpolarität erhältlich
Steckerstiftkontakte Teilenummer: LF07WBP-3P
Konfiguration: Ausgestattet mit 3 Stiftkontakten aus Kupferlegierung. Passt zu entsprechenden Buchsen (z. B. Panel--Montage LF07WBR-3S oder Inline-Buchse LF07WBJ-3S

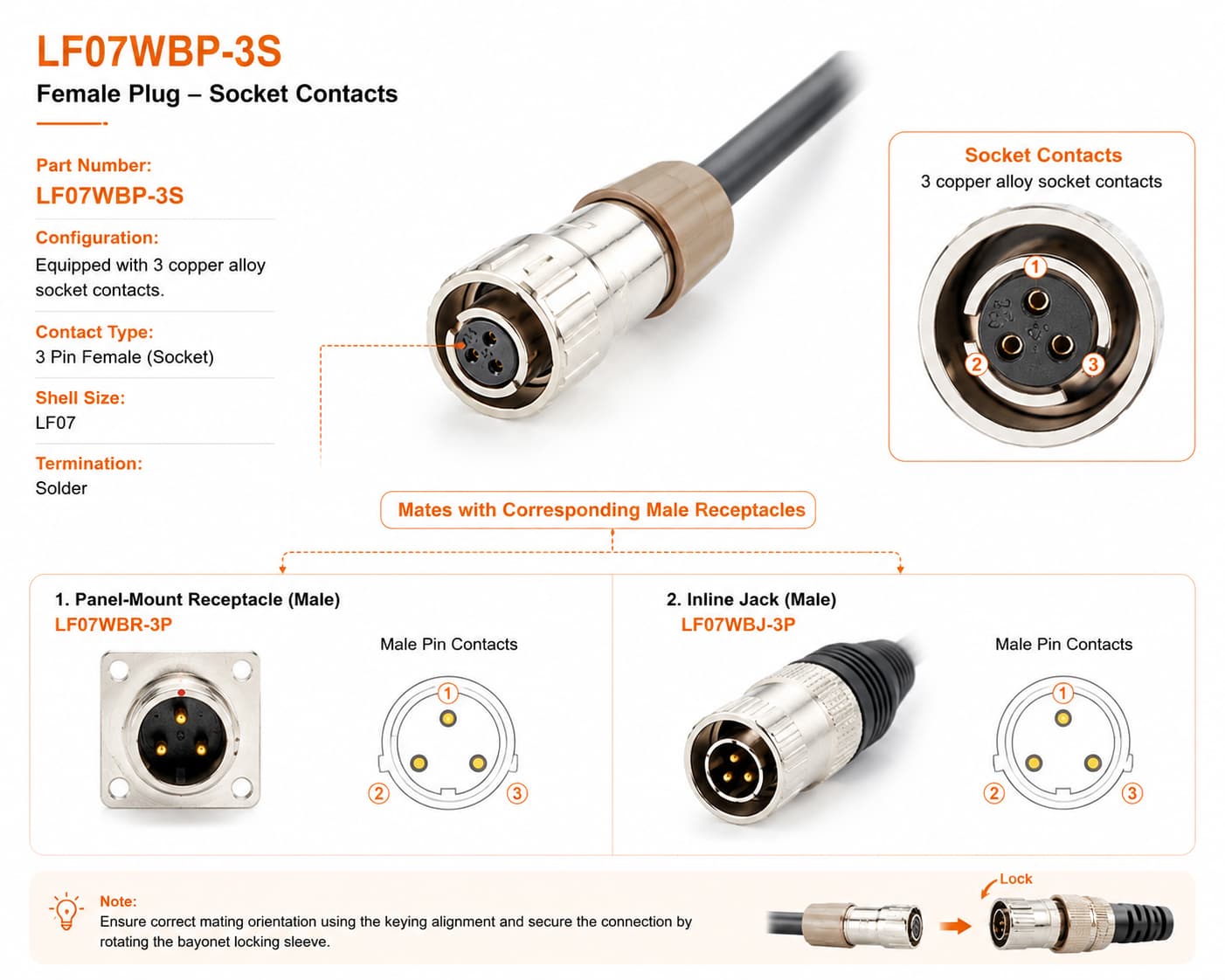

Buchsenkontakte Teilenummer: LF07WBP-3S
Konfiguration: Ausgestattet mit 3 Buchsenkontakten aus Kupferlegierung. Passt zu entsprechenden männlichen Buchsen (z. B. Panel--Montage LF07WBR-3P oder Inline-Buchse LF07WBJ-3P
